Opis
Generacija 2 CXM-27 COB Arrays Bela LED
Serija LED Luminus Chip-on-Board (COB) ponuja celovito rešitev razreda osvetlitve, zasnovano za visoko zmogljive aplikacije osvetlitve. Izbor pokriva širok razpon lumnov od manj kot 400 lm do več kot 10.000 lm, vse glavne barvne temperature in lahko zagotovi barvno upodabljanje, večje od 97 pri 2700K in 3000K ter R9 enako 95. Ti preboji omogočajo inženirjem in oblikovalcem razsvetljave, da razvijejo svetlobne rešitve z največjo učinkovitostjo, svetlostjo in splošno kakovostjo.
Lastnosti
• Značilna visoka svetilnost in učinkovitost
• Več kot 8300 lm, več kot 134 LPW pri 3000K, 80CRI, 85ºC
• Več kot 9.000 lm, več kot 145 LPW pri 5000K, 70CRI, 85ºC
• CCT območje 2700K, 3000K, 3500K, 4000K, 5000K in 6500K
• 80 ali 90 CRI min. do 95 min. v topli beli barvi
• 3 natančnost združevanja barv SDCM
• Odlična enakomernost optične emisije in konsistentnost barve nad kotom
• Izjemna dolgotrajna barvna stabilnost
• Vrhunska toplotna prevodnost za enakomerno širjenje toplote
• Okolju prijazno: skladno z RoHS in REACh
Aplikacije
• Arhitektura in posebnost
• Ulična razsvetljava
• Razsvetljava parkirišč in območij
• Razsvetljava predora
barva Temperatura, CRI in R9 Vrednote
|
barva Temperature |
XX Vrednost |
CRI |
R9 |
|
5000K |
75 |
>75 |
- |
|
2700K, 3000K, 3500K, 4000K, 5000K, 6500K |
80 |
>80 |
>0 |
|
2700K, 3000K, 3500K, 4000K |
90 |
>90 |
>50 |
|
2700K, 3000K |
95 |
>95 |
>85 |
CXM-27 del Številke (AA10)
Naslednje tabele opisujejo izdelke s tipičnim pretokom in najmanjšim pretokom, izmerjenim pri 1800 mA in navedenim pri Tj=85ºC. Vrednosti pri 25 °C so izračunane in prikazane samo kot referenca. Luminus se lahko odloči za pošiljanje manjšega predala za kromatičnost pri naročilu večjega.
|
CCT |
Izhod Flux (lm) |
Referenca |
Barvno upodabljanje- ing Kazalo |
Del za naročanje številka |
|
|
Tip. (85ºC) |
Min. (85ºC) |
Tip. (izračunano) (25ºC) |
CRI (min.) |
3-korak MacAdam Elipsa |
|
|
2700K |
7,910 |
7,515 |
8,780 |
80 |
CXM-27-27-80-36-AA10-F3-3 |
|
6,170 |
5,860 |
6,855 |
90 |
CXM-27-27-90-36-AA10-F3-3 |
|
|
5,810 |
5,515 |
6,445 |
95 |
CXM-27-27-95-36-AA10-F3-3 |
|
|
3000K |
8,340 |
7,920 |
9,260 |
80 |
CXM-27-30-80-36-AA10-F3-3 |
|
7,115 |
6,765 |
7,900 |
90 |
CXM-27-30-90-36-AA10-F3-3 |
|
|
6,565 |
6,240 |
7,295 |
95 |
CXM-27-30-95-36-AA10-F3-3 |
|
|
3500K |
8,635 |
8,315 |
9,590 |
80 |
CXM-27-35-80-36-AA10-F3-3 |
|
7,435 |
7,060 |
8,260 |
90 |
CXM-27-35-90-36-AA10-F3-3 |
|
|
4000K |
8,920 |
8,475 |
9,910 |
80 |
CXM-27-40-80-36-AA10-F3-3 |
|
7,690 |
7,305 |
8,535 |
90 |
CXM-27-40-90-36-AA10-F3-3 |
|
|
CCT |
Izhod Flux (lm) |
Referenca |
barva Upodabljanje Kazalo |
del številka |
||
|
Tip. (85ºC) |
Min. (85ºC) |
Tip. (izračunano) (25ºC) |
CRI (min.) |
5-korak MacAdam Elipsa |
3-korak MacAdam Elipsa |
|
|
5000K |
9,040 |
8,655 |
10,155 |
80 |
CXM-27-50-80-36-AA10-F3-5 |
CXM-27-50-80-36-AA10-F3-3 |
|
6500K |
9,040 |
8,685 |
10,155 |
80 |
CXM-27-65-80-36-AA10-F3-5 |
CXM-27-65-80-36-AA10-F3-3 |
CXM-27 del Številke (AB10)
Naslednje tabele opisujejo izdelke s tipičnim pretokom in najmanjšim pretokom, izmerjenim pri 1800 mA in navedenim pri Tj=85ºC. Vrednosti pri 25 °C so izračunane in prikazane samo kot referenca. Luminus se lahko odloči za pošiljanje manjšega predala za kromatičnost pri naročilu večjega.
|
CCT |
Izhod Flux (lm) |
Referenca |
barva Upodabljanje Kazalo |
Del za naročanje številka |
|
|
Tip. (85ºC) |
Min. (85ºC) |
Tip. (izračunano) (25ºC) |
CRI (min.) |
3-korak MacAdam Elipsa |
|
|
2700K |
7,910 |
7,515 |
8,780 |
80 |
CXM-27-27-80-36-AB10-F3-3 |
|
6,170 |
5,860 |
6,855 |
90 |
CXM-27-27-90-36-AB10-F3-3 |
|
|
5,810 |
5,515 |
6,445 |
95 |
CXM-27-27-95-36-AB10-F3-3 |
|
|
3000K |
8,340 |
7,920 |
9,260 |
80 |
CXM-27-30-80-36-AB10-F3-3 |
|
7,115 |
6,765 |
7,900 |
90 |
CXM-27-30-90-36-AB10-F3-3 |
|
|
6,565 |
6,240 |
7,295 |
95 |
CXM-27-30-95-36-AB10-F3-3 |
|
|
3500K |
8,635 |
8,315 |
9,590 |
80 |
CXM-27-35-80-36-AB10-F3-3 |
|
7,435 |
7,060 |
8,260 |
90 |
CXM-27-35-90-36-AB10-F3-3 |
|
|
4000K |
8,920 |
8,475 |
9,910 |
80 |
CXM-27-40-80-36-AB10-F3-3 |
|
7,690 |
7,305 |
8,535 |
90 |
CXM-27-40-90-36-AB10-F3-3 |
|
|
CCT |
Izhod Flux (lm) |
Referenca |
barva Upodabljanje Kazalo |
del številka |
||
|
Tip. (85ºC) |
Min. (85ºC) |
Tip. (izračunano) (25ºC) |
CRI (min.) |
5-korak MacAdam Elipsa |
3-korak MacAdam Elipsa |
|
|
5000K |
9,040 |
8,655 |
10,155 |
75 |
CXM-27-50-75-36-AB10-F3-5 |
CXM-27-50-75-36-AB10-F3-3 |
|
9,040 |
8,655 |
10,155 |
80 |
CXM-27-50-80-36-AB10-F3-5 |
CXM-27-50-80-36-AB10-F3-3 |
|
|
6500K |
9,040 |
8,685 |
10,155 |
80 |
CXM-27-65-80-36-AB10-F3-5 |
CXM-27-65-80-36-AB10-F3-3 |

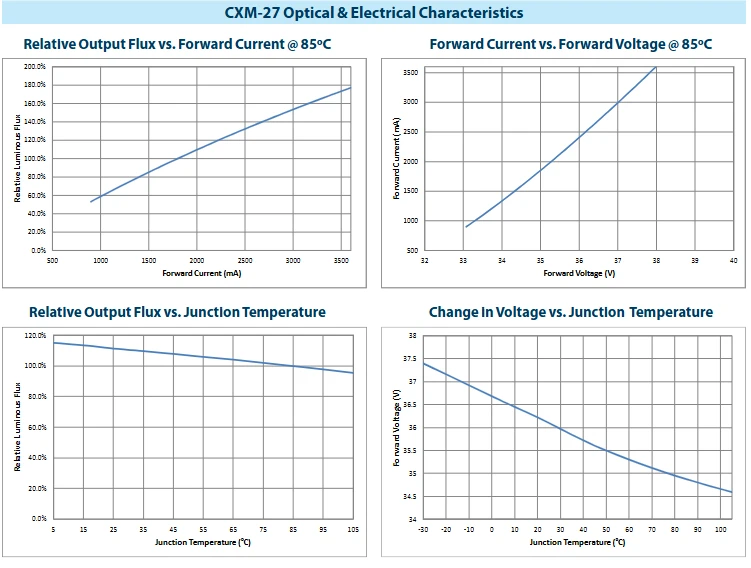

CXM-27 Delovanje Characteristika1
Optične in električne lastnosti
|
Parameter |
Simbol |
Najmanjša |
Tipično |
Največ |
Enota |
|
Naprej Current2 |
če |
1,800 |
3,600 |
mA |
|
|
Prednapetost3 |
Vf |
32 |
34.5 |
37.5 |
V |
|
Moč |
62 |
140 |
W |
||
|
Delovna temperatura ohišja4 |
T c |
105 |
ºC |
||
|
Premer svetlobne površine |
LES |
26.5 |
mm |
||
|
Toplotna odpornost (spoj-z-ohišjem) |
Θjc |
0.28 |
ºC/W |
||
|
Spojna temperatura |
Tj |
140 |
ºC |
||
|
Vidni kot |
120 |
stopnja |
